華順油氣潤滑系統主要由主站、分站、油氣分配器、PLC電氣控制裝置、連接管道和管道附件等組成。在潤滑點眾多的場合，可增加若干個分站來擴大油氣流的供送范圍，以滿足大型設備的潤滑需要。

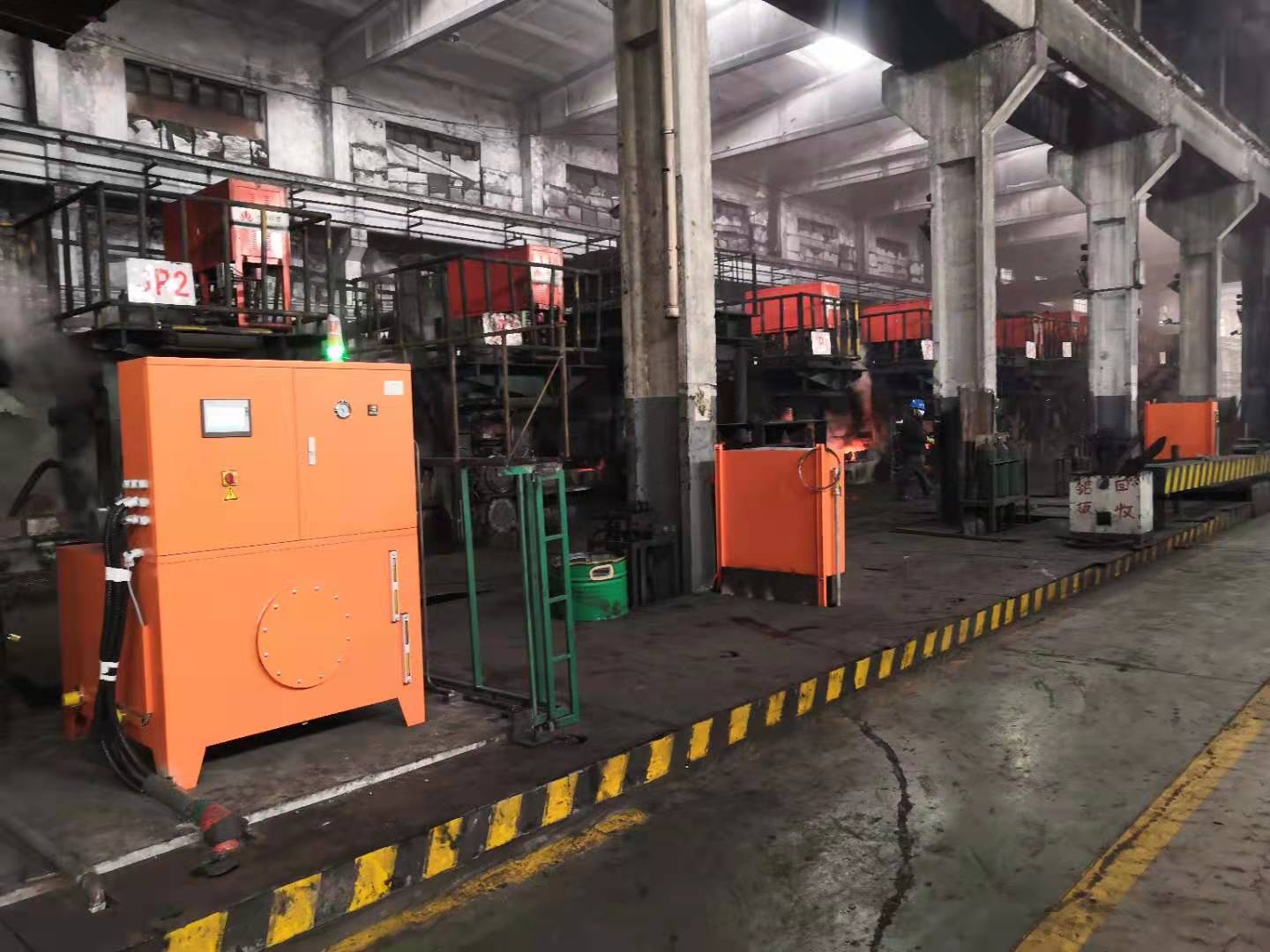

1、主站

主站是潤滑油供給和分配、壓縮空氣處理、油氣混合和油氣流輸出以及PLC電氣控制的總成。

主站采用兩臺氣動泵，一臺工作，一臺備用，把潤滑油供送到遞進式分配器，它是油氣潤滑系統的潤滑油的供應源。由氣動泵供送的潤滑油通過遞進式分配器計量和分配后到達油氣混合塊，與壓縮空氣混合后形成油氣流，通過油氣管道進入華順油氣分配器，最后經油氣分配器分配后被噴射到潤滑點。

在潤滑點較多的工況上會用到分站，分站的作用是將主站送來的潤滑劑進行分配，并和壓縮空氣混合形成油氣混合物后再送給下游的油氣分配器。在分站箱中裝有完整的壓縮空氣處理裝置(以對壓縮空氣進行處理)，潤滑劑的分配是由遞進式分配器來完成的；潤滑劑和壓縮空氣在油氣混合塊中進行混合后形成紊流狀的氣液兩相流體，即油氣混合物。

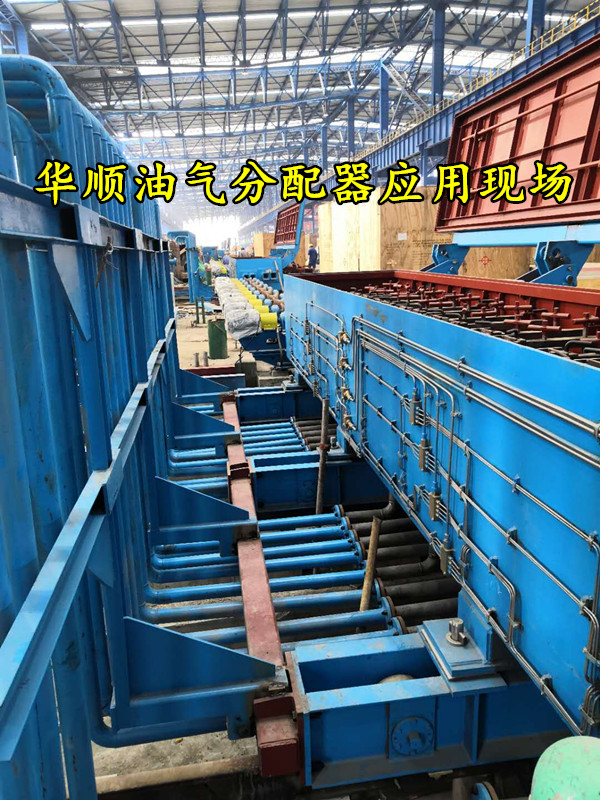

2、油氣分配器

油氣分配器是一種新穎的油氣流分配裝置，由于其油氣入口處的獨特設計，使進入油氣分配器的空氣速度大大提高，這也正是油氣潤滑效果是否明顯的關鍵所在。噴射到分配芯表面的油氣流以中心圓的方式向四周均勻擴散，猶如一顆石子投入水中所形成的向四周擴散的波浪一樣，使油氣流能均勻地進入油氣分配通道。

油氣分配器的出口是互為垂直的，這樣，油氣管道即可分布在兩個互相平行的平面內，也可分布在兩個互相垂直的平面內，更能適應現場的安裝需要。

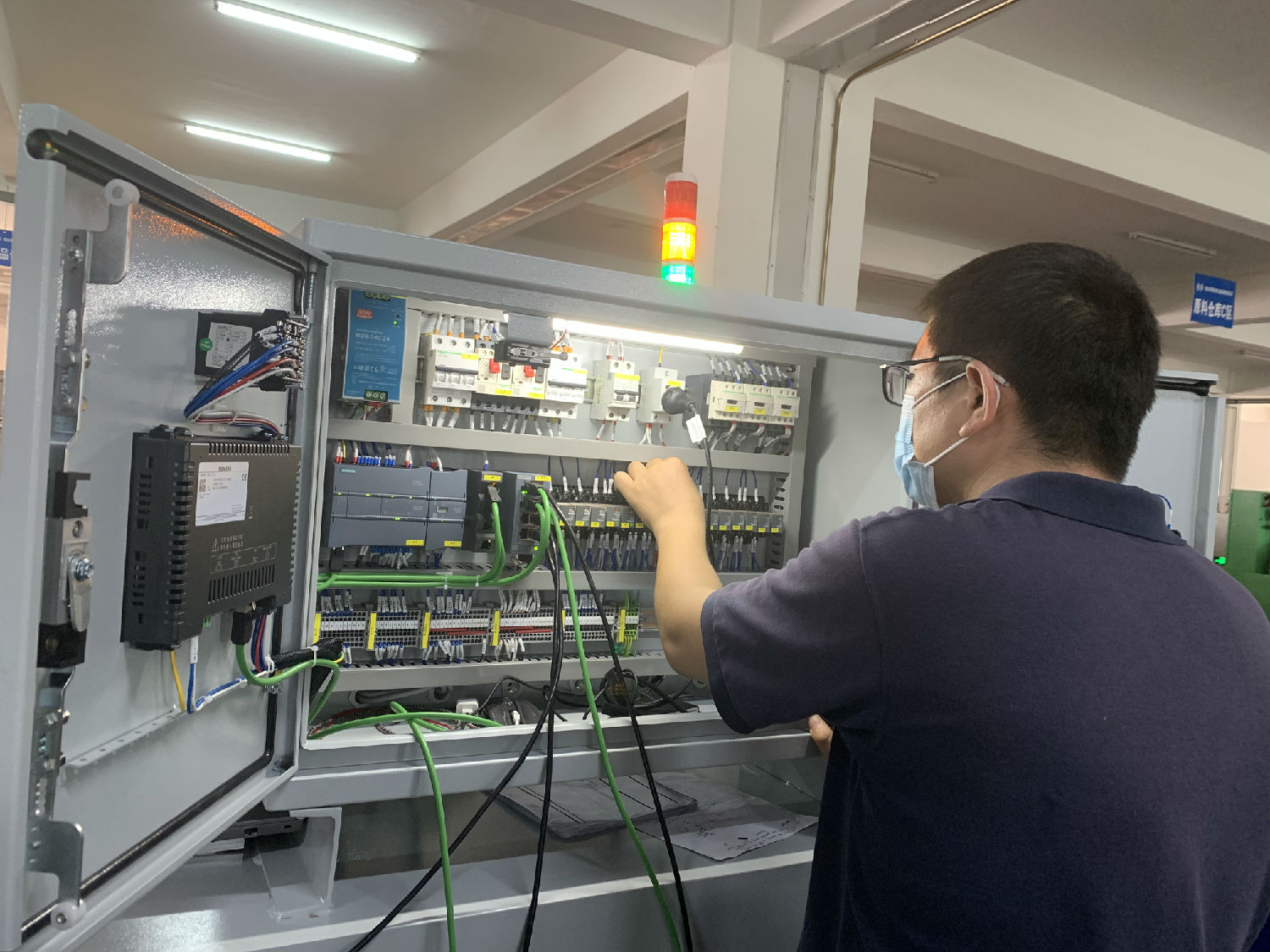

3、 PLC電氣控制裝置

華順PLC電氣控制裝置采用了西門子可編程模塊，并配備了帶有液晶顯示器的操作面板。電控裝置具有測試模式、就地模式、遠程模式，并設有自檢系統，當潤滑系統一接通，電控系統就開始自檢，檢查各種信號是否正常。

油氣潤滑系統既可在操作面板上進行就地啟動，也可由受潤滑設備的控制系統遠程啟動。整個裝置的監控功能非常完善，PLC主控箱內置有整個油氣潤滑系統的控制程序，它可以發出各種指令控制主站內的電氣元件，處理電氣元件的執行信號，判斷系統是否正常運行，顯示系統運行狀態，參與機組的聯鎖控制，允許用戶設定系統的各項參數等。

華順生產制造的油氣潤滑系統監控手段完善，機電一體化程度高；系統中的液壓、氣動等關鍵元件均為進口品牌，使用性能安全、穩定、可靠。更多精彩請登錄煙臺華順官網http://www.aihequ.cn 或致電0535-8206222 。
